Maschinenpark

CNC Fräsen

Mikron Mill E 700 U (2 Stk.)

  • Verfahrwege X/Y/Z: 650 × 600 × 400 mm
  • Achsen: X, Y, Z, C, B (5 Achsen)
  • Bearbeitung: 5-Achs-Simultan
  • Spindeldrehzahl: 20’000 U/min
  • Werkzeugplätze: 60
  • Palettenmagazin: 5-fach, 400 × 400 mm
  • Steuerung: Heidenhain
  • CAM-System: Mastercam
  • Schwenkbereich: -65° bis +120°

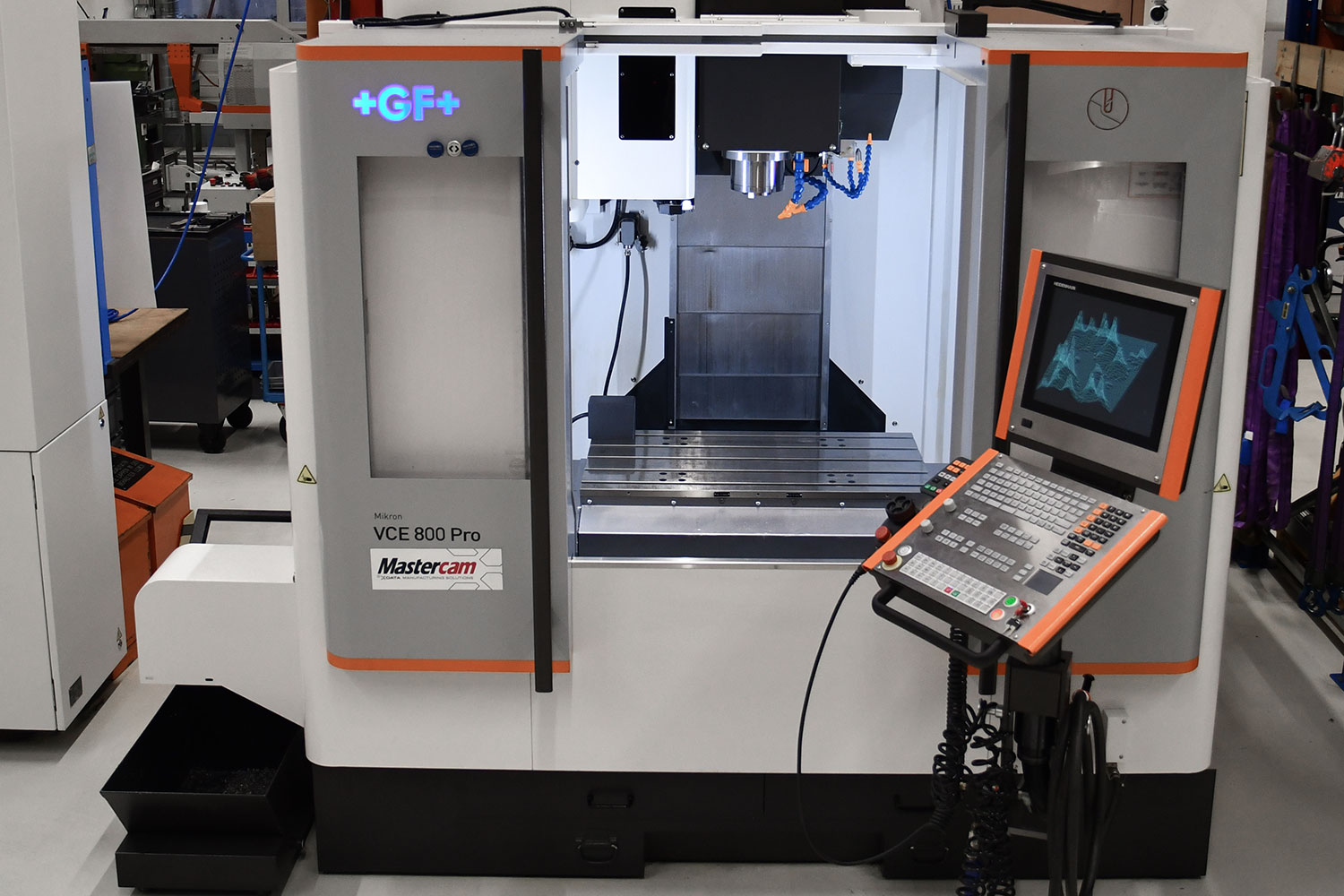

Mikron VCE 800 PRO

  • Verfahrwege X/Y/Z: 780 × 480 × 540 mm
  • Achsen: X, Y, Z (3 Achsen)
  • Spindeldrehzahl: 10’000 U/min
  • Werkzeugplätze: 24
  • Steuerung: Heidenhain
  • CAM-System: Mastercam

Kunzmann BA1000

  • Verfahrwege X/Y/Z: 1000 × 600 × 600 mm
  • Achsen: X, Y, Z (3 Achsen)
  • Spindeldrehzahl: 12’000 U/min
  • Werkzeugplätze: 32
  • Steuerung: Heidenhain
  • CAM-System: Mastercam

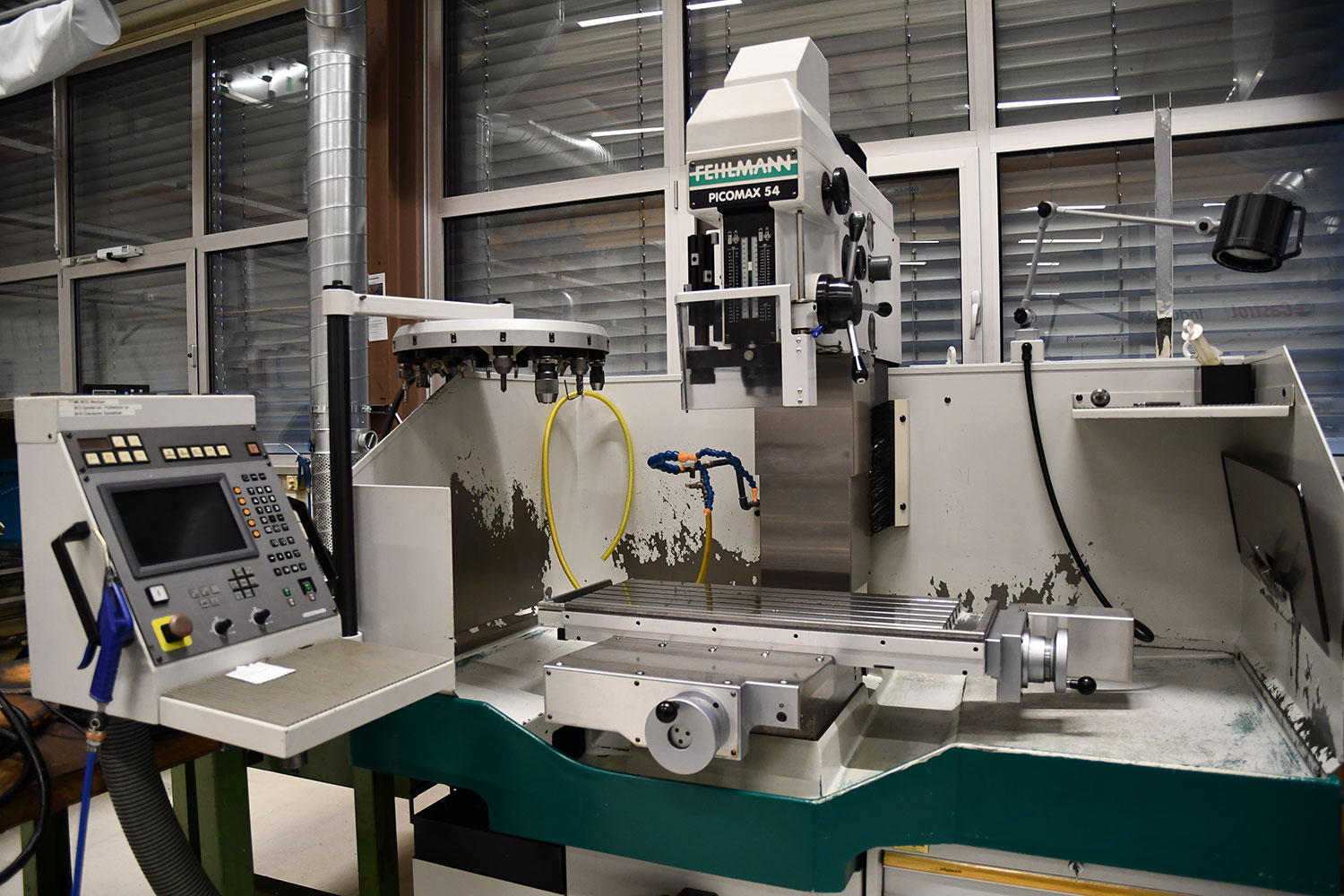

Fehlmann Picomax 54

  • Verfahrwege X/Y/Z: 500 × 250 × 160 mm

CNC Drehen

Mazak Quick Turn 350 Smooth II MY

  • Achsen: X, Y, Z, C (4 Achsen)
  • Max. Drehdurchmesser: Ø 450 mm
  • Max. Drehlänge: 1100 mm
  • Y-Verfahrweg: ± 70 mm
  • Spindeldurchlass: 100 mm
  • Steuerung: Mazatrol Smooth
  • Ausstattung: Reitstock mit Gegenspitze

Mazak Quick Turn 250 Nexus II MY

  • Achsen: X, Y, Z, C (4 Achsen)
  • Max. Drehdurchmesser: Ø 350 mm
  • Max. Drehlänge: 500 mm
  • Y-Verfahrweg: ± 45 mm
  • Spindeldurchlass: 70 mm
  • Steuerung: Mazatrol Matrix
  • Ausstattung: Reitstock mit Gegenspitze

DN Solutions Puma 5100 LYB

  • Achsen: X, Y, Z, C (4 Achsen)
  • Max. Drehdurchmesser: Ø 550 mm
  • Max. Drehlänge: 1800 mm
  • Y-Verfahrweg: ± 70 mm
  • Spindeldurchlass: 160 mm
  • Steuerung: Fanuc i Series / Mastercam
  • Lünette: Ø 100–520 mm
  • Ausstattung: Reitstock mit Gegenspitze

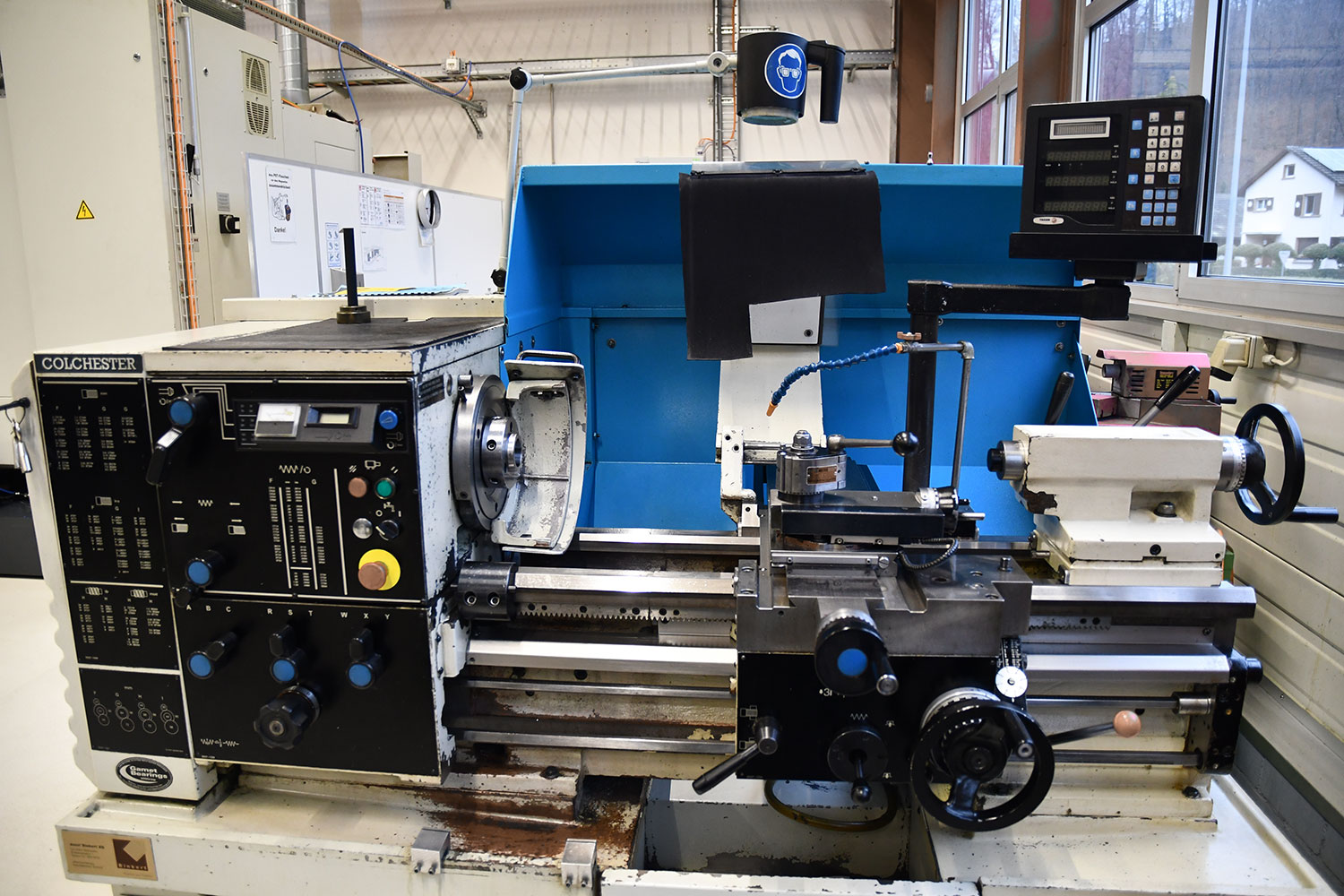

Colchester Master 3250

  • Max. Drehdurchmesser: Ø 350 mm
  • Spitzenweite: 700 mm
  • Spitzenhöhe: 170 mm

Rundschleifen / Flachschleifen

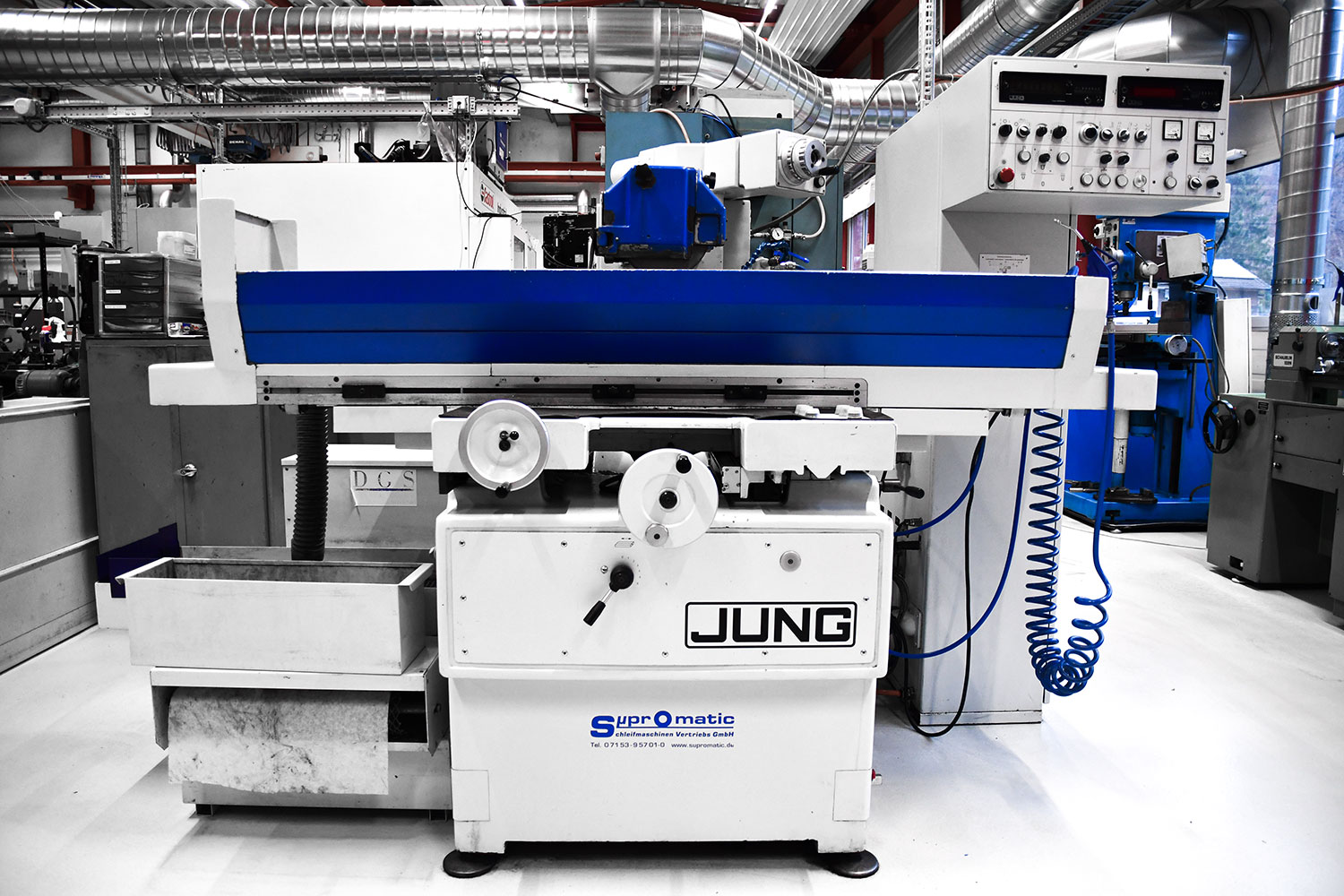

Jung HF50 R/RD (2 Stk.)

  • Maschinentyp: Flachschleifmaschine
  • Arbeitsbereich: 450 × 170 × 215 mm (L × B × H)
  • Magnetplatte: 450 × 170 mm
  • Schraubstock: 100 × 130 mm
  • Sinustisch: 95 × 250 mm

Blohm Precimat 306

  • Maschinentyp: Flachschleifmaschine
  • Steuerung: Siemens Easy Touch
  • Arbeitsbereich: 800 × 370 × 340 mm (L × B × H)
  • Magnetplatte: 800 × 370 mm
  • Schraubstock: 100 × 130 mm
  • Sinustisch: 95 × 250 mm

Studer FavoritCNC

  • Maschinentyp: CNC-Rundschleifmaschine
  • Steuerung: FANUC Series 0i-TD
  • Arbeitsbereich: Ø 340 × 920 mm
  • Rundmagnet: Ø 250 mm, 140 N/cm²
  • Spitzen: bis Ø 20 mm
  • Spannzangen: Ø 2–25 mm
  • Dreibackenfutter: AD 200

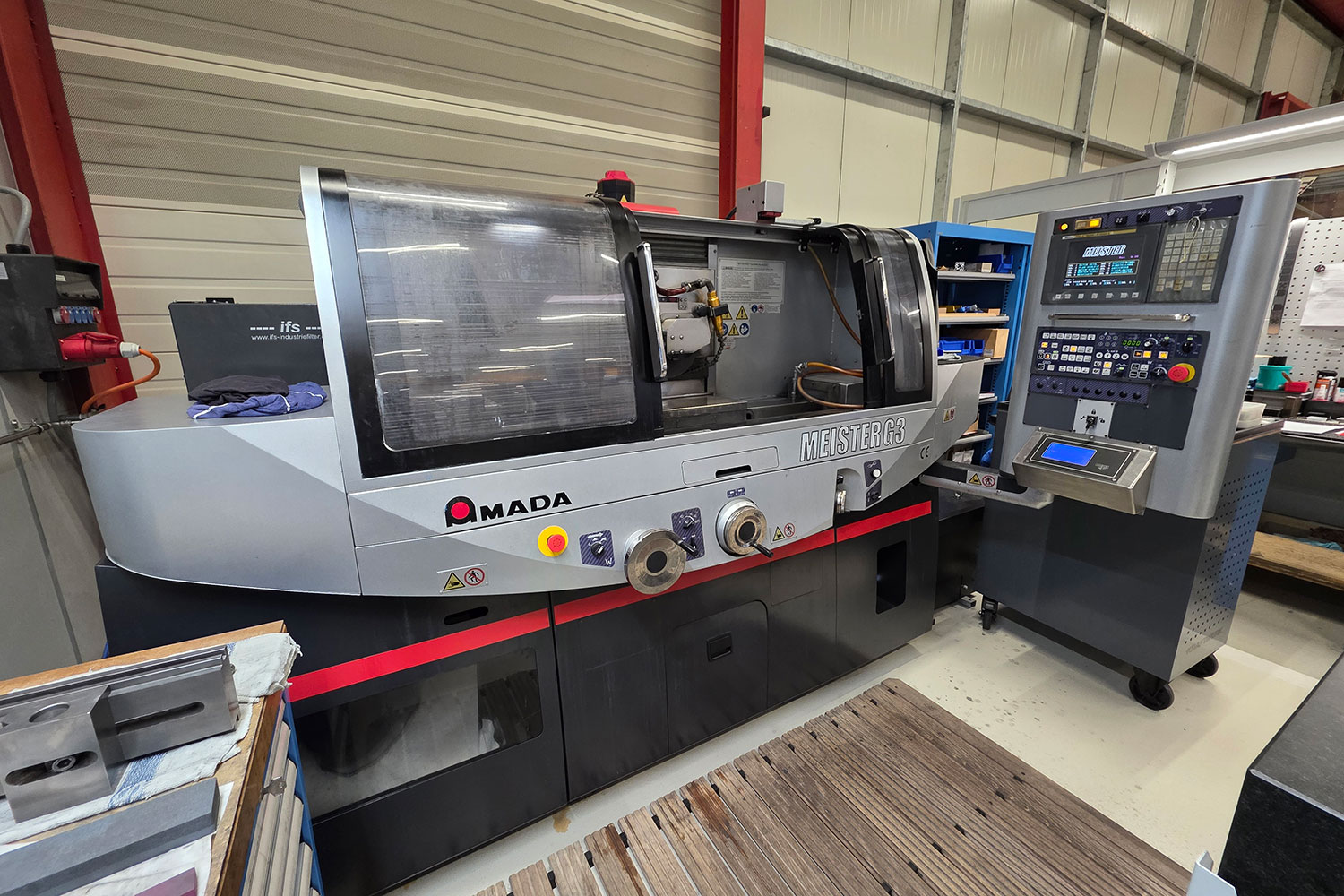

Amada Meister G3

  • Maschinentyp: Profilschleifmaschine
  • Führung: Doppel-V-Gleitführung
  • Maschinenkonzept: Schnellhubmaschine
  • Steuerung: Fanuc 32i
  • Arbeitsbereich: 400 × 200 mm (L × B)

Drahterodieren

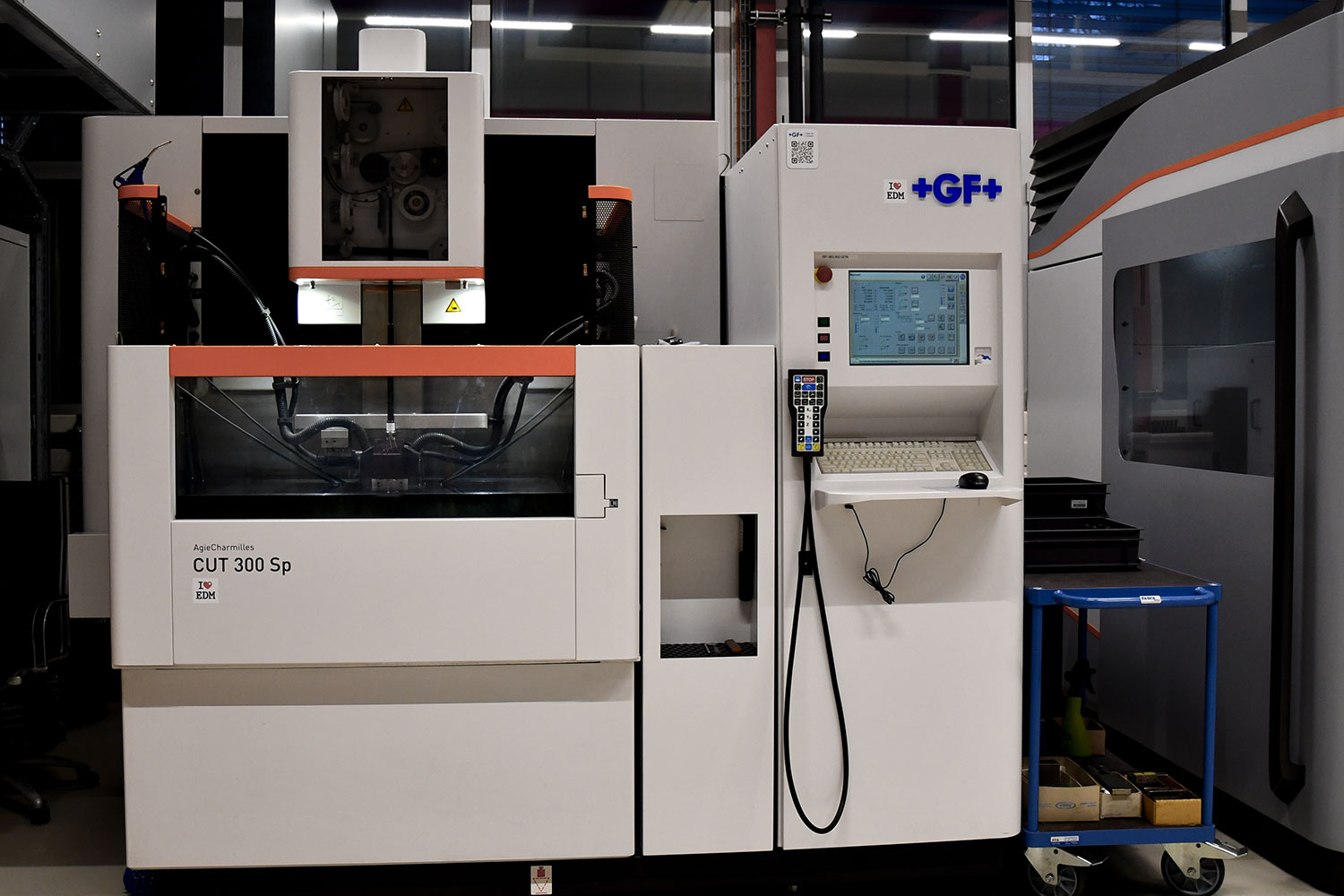

GF Cut 300 SP

  • Verfahrwege X/Y/Z: 550 × 350 × 400 mm
  • Max. Werkstückgewicht: 1500 kg
  • Drahtdurchmesser: 0.25 mm
  • Steuerung: AC CUT HMI
  • Max. Konizität: 30° bei 400 mm Höhe

GF Cut X 500

  • Verfahrwege X/Y/Z: 500 × 350 × 255 mm
  • Max. Werkstückgewicht: 400 kg
  • Drahtdurchmesser: 0.15–0.25 mm
  • Steuerung: UNIQUA HMI
  • Max. Konizität: 30° bei 100 mm Höhe
  • Ausstattung: 2-Draht-System

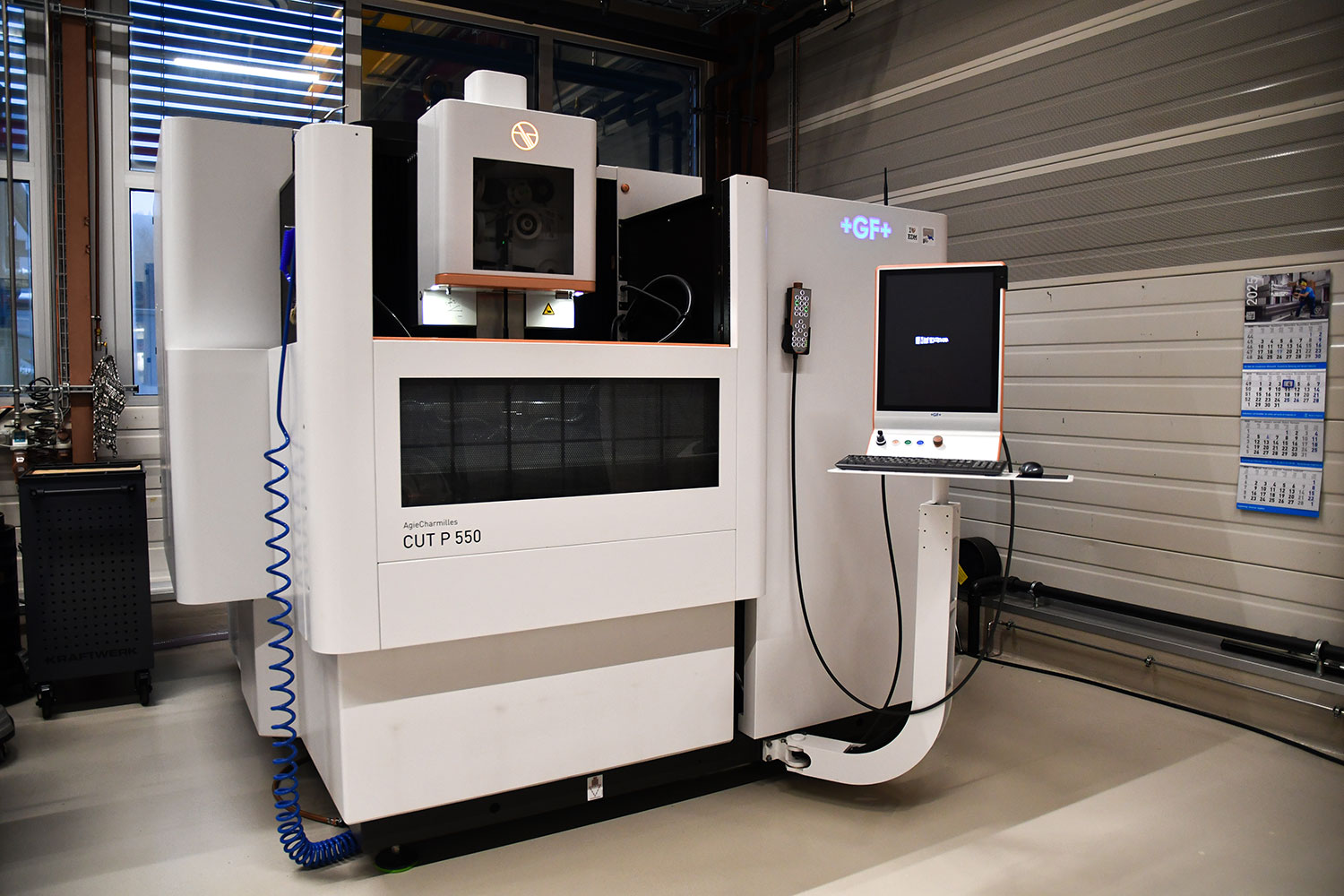

GF Cut P550 (2 Stk.)

  • Verfahrwege X/Y/Z: 550 × 350 × 400 mm
  • Max. Werkstückgewicht: 1500 kg
  • Drahtdurchmesser: 0.10–0.25 mm
  • Steuerung: AC CUT HMI 2
  • Max. Konizität: 30° bei 400 mm Höhe

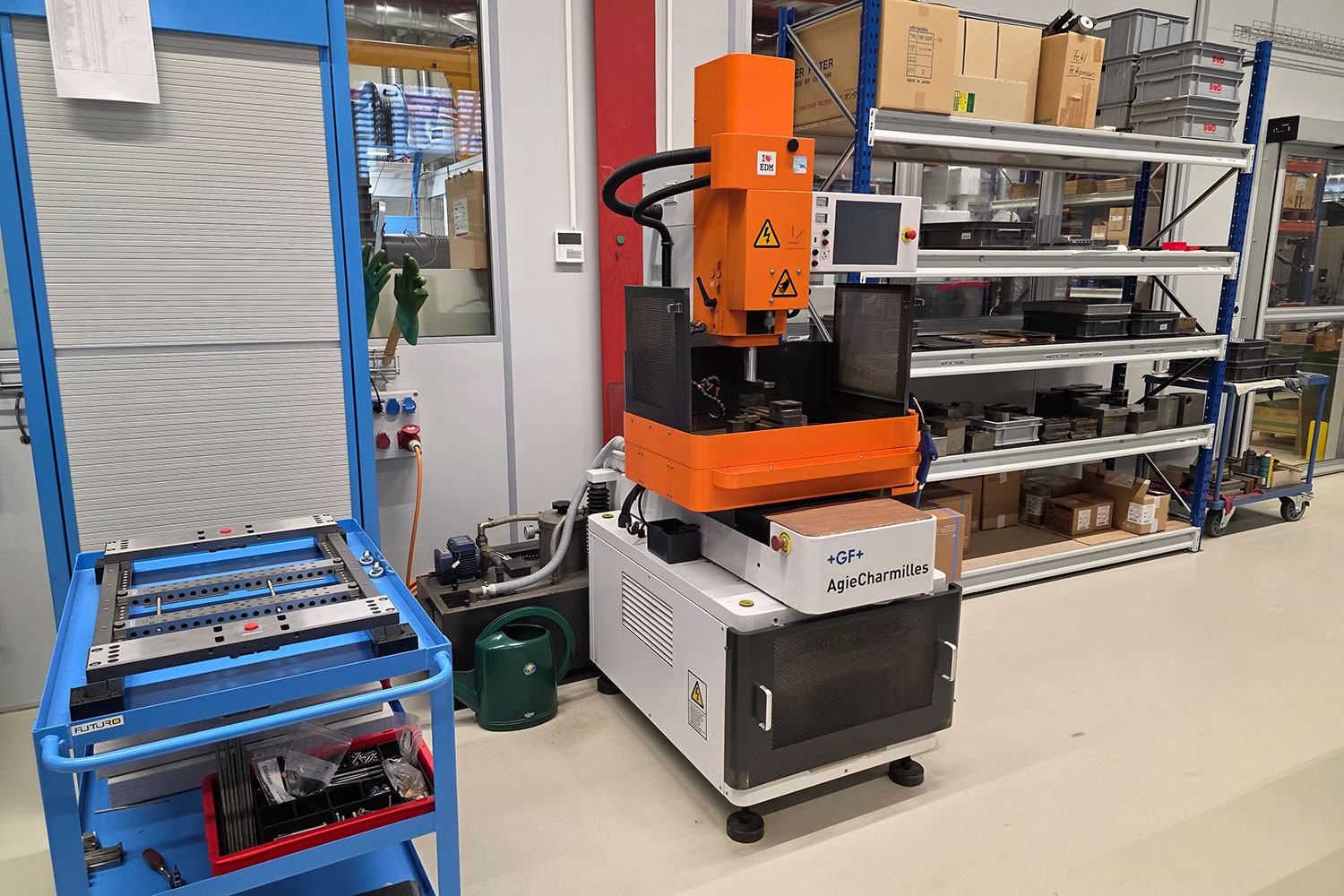

EDM Drill 20

  • Maschinentyp: Startlochbohrmaschine
  • Verfahrwege X/Y/Z: 300 × 200 × 100 mm
  • Max. Werkstückgewicht: 300 kg
  • Startlochdurchmesser: 0.8–3.0 mm
  • Steuerung: AC CAM DRILL

Sägen

KASTO KASTOtwin U4

  • Maschinentyp: Bandsägeautomat
  • Materialbreite: 400 mm
  • Materialhöhe: 400 mm

Messtechnik

Zeiss PRISMO verity

  • Maschinentyp: Koordinatenmessmaschine (KMG)
  • Messvolumen X/Y/Z: 700 × 900 × 500 mm
  • MPE_E0 (3D): (0,7 + L/400) µm
  • MPE_E150 (3D): (0,9 + L/400) µm
  • Norm: ISO 10360-2:2009
